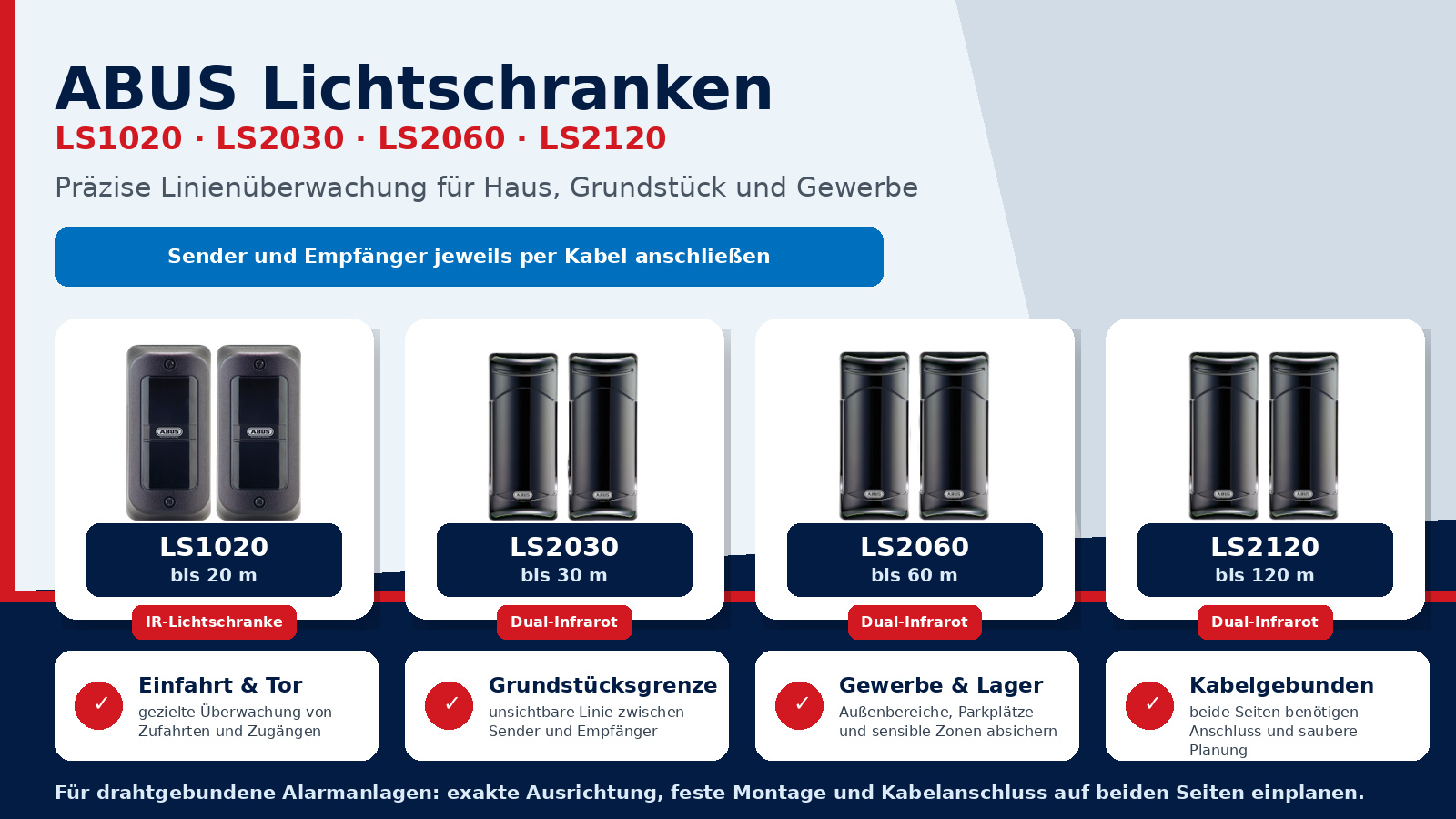

ABUS Lichtschranken LS1020, LS2030, LS2060 und LS2120: Linienüberwachung für Haus, Grundstück und Gewerbe

Wer eine Alarmanlage plant, denkt häufig zuerst an Bewegungsmelder, Öffnungsmelder oder Glasbruchmelder. In vielen Fällen ist jedoch eine andere Art der Überwachung besonders sinnvoll: die Lichtschranke. Eine Lichtschranke überwacht nicht den ganzen Raum, sondern eine klar definierte Linie zwischen Sender und Empfänger.

Die ABUS Lichtschranken LS1020, LS2030, LS2060 und LS2120 eignen sich für die gezielte Absicherung von Innen- und Außenbereichen. Sie können an Fluren, Türen, Toren, Zufahrten, Grundstücksgrenzen, Parkplätzen oder Gewerbeflächen eingesetzt werden. ABUS nennt als Einsatzbereiche unter anderem Innenraum-, Fallen-, Außenhaut- und Freilandsicherung sowie die Überwachung von Fluren, Türen oder Parkplätzen. Quelle: ABUS LS1020

Was macht eine ABUS Lichtschranke?

Eine Infrarot-Lichtschranke besteht aus zwei Bauteilen: einem Sender und einem Empfänger. Zwischen beiden wird ein unsichtbarer Infrarotstrahl aufgebaut. Wird dieser Strahl unterbrochen, erkennt die Lichtschranke ein Ereignis und kann eine Meldung an die Alarmanlage weitergeben.

Der Vorteil: Die Lichtschranke reagiert sehr gezielt. Bewegungen außerhalb der überwachten Linie lösen nicht automatisch einen Alarm aus. Dadurch eignet sich diese Technik besonders dort, wo ein bestimmter Durchgang, eine Einfahrt, ein Tor oder eine klare Grenze überwacht werden soll.

Wichtiger Planungshinweis: Sender und Empfänger müssen per Kabel angeschlossen werden

Ein besonders wichtiger Punkt bei der Planung: Die ABUS Lichtschranken LS1020, LS2030, LS2060 und LS2120 sind keine Funk-Lichtschranken. Bei jeder dieser Lichtschranken müssen Sender und Empfänger jeweils per Kabel angeschlossen werden.

Das bedeutet in der Praxis:

• Auf der Senderseite wird ein Kabelanschluss benötigt.
• Auf der Empfängerseite wird ebenfalls ein Kabelanschluss benötigt.
• Die Kabelwege müssen vor der Montage sorgfältig geplant werden.
• Bei Toren, Mauern, Pfosten oder Zufahrten sollten Leerrohre eingeplant werden.
• Die Lichtschranke muss stabil montiert und exakt ausgerichtet werden.

Gerade bei Außeninstallationen sollte dieser Punkt früh berücksichtigt werden. Es reicht nicht, nur auf einer Seite eine Leitung vorzusehen. Sender und Empfänger benötigen beide eine zuverlässige Strom- beziehungsweise Signalanbindung.

ABUS LS1020 – IR-Lichtschranke bis 20 m

Die ABUS LS1020 ist eine Draht-Infrarot-Lichtschranke für kurze bis mittlere Distanzen. Sie überwacht laut ABUS einen Bereich von bis zu 20 m und eignet sich für Innen- und Außenbereiche. ABUS nennt außerdem eine Schutzart von IP66, Sabotageüberwachung und eine Spannungsversorgung mit 12 V DC beziehungsweise 24 V AC. Quelle: ABUS Datenblatt LS1020

Die LS1020 ist besonders interessant für kleinere Grundstücke, kurze Zufahrten, Türen, Tore, Flure oder Durchgänge. Sie ist die richtige Wahl, wenn eine überschaubare Strecke zuverlässig überwacht werden soll.

Typische Einsatzbereiche der LS1020

• kurze Einfahrten
• Flure und Durchgänge
• Türen und Tore
• kleinere Außenbereiche
• Fallensicherung im Innenbereich
• Außenhautsicherung an Haus oder Nebengebäude

ABUS LS1020 IR-Lichtschranke 20 m bei FirstMall ansehen

ABUS LS2030 – Dual-Infrarot-Lichtschranke bis 30 m außen

Die ABUS LS2030 ist eine Dual-Infrarot-Lichtschranke. Im Gegensatz zur LS1020 arbeitet sie mit gepulsten Dual-Lichtstrahlen. Laut ABUS detektiert die LS2030 auf eine Entfernung von 60 m im Innenbereich und 30 m im Außenbereich. Zu den Produktvorteilen gehören hohe Überwachungsreichweite, Laser zur einfachen Justierung, Sabotageüberwachung sowie Schutzart IP55. Quelle: ABUS LS2030

Die LS2030 eignet sich für mittlere Distanzen und ist besonders dann interessant, wenn ein Tor, ein Gebäudebereich, eine Einfahrt oder eine Grundstückslinie zuverlässiger überwacht werden soll.

Typische Einsatzbereiche der LS2030

• mittlere Einfahrten
• Tore und Zufahrten
• Haus- und Gebäudeseiten
• Außenhautsicherung
• Freilandsicherung auf kleineren Gewerbeflächen
• Parkplatz- und Hofabsicherung

ABUS LS2030 IR-Lichtschranke 30 m bei FirstMall ansehen

ABUS LS2060 – Dual-Infrarot-Lichtschranke bis 60 m außen

Die ABUS LS2060 ist für größere Distanzen ausgelegt. Laut ABUS detektiert sie auf eine Entfernung von 120 m im Innenbereich und 60 m im Außenbereich. Auch hier kommen gepulste Dual-Lichtstrahlen, Sabotageüberwachung, Laser-Justierung und Schutzart IP55 zum Einsatz. Quelle: ABUS LS2060

Die LS2060 ist eine gute Wahl für größere Grundstücke, längere Zufahrten, Gewerbehöfe, Parkplatzbereiche oder lange Gebäudeseiten. Sie bietet deutlich mehr Reichweite als LS1020 und LS2030 und eignet sich dadurch für anspruchsvollere Installationen.

Typische Einsatzbereiche der LS2060

• lange Einfahrten
• Gewerbehöfe
• Parkplatzbereiche
• Lager- und Außenflächen
• lange Gebäudeseiten
• Grundstückslinien bis 60 m Außenreichweite

ABUS LS2060 IR-Lichtschranke 60 m bei FirstMall ansehen

ABUS LS2120 – Dual-Infrarot-Lichtschranke bis 120 m außen

Die ABUS LS2120 ist die Lösung für sehr lange Überwachungsstrecken. Laut ABUS detektiert sie auf eine Entfernung von 240 m im Innenbereich und 120 m im Außenbereich. Damit eignet sie sich besonders für große Grundstücke, lange Außengrenzen, Industrieflächen, Lagerbereiche oder weitläufige Gewerbeareale. Quelle: ABUS LS2120

Bei solchen Reichweiten ist eine besonders sorgfältige Montage wichtig. Sender und Empfänger müssen stabil befestigt und exakt ausgerichtet werden. Außerdem müssen die Kabelwege auf beiden Seiten der Strecke sauber geplant werden.

Typische Einsatzbereiche der LS2120

• große Gewerbegrundstücke
• Industrieareale
• lange Zaun- und Grundstückslinien
• große Parkflächen
• weitläufige Lager- und Außenbereiche
• Freilandsicherung bis 120 m Außenreichweite

ABUS LS2120 IR-Lichtschranke 120 m bei FirstMall ansehen

Vergleich: LS1020, LS2030, LS2060 und LS2120

Wofür sind ABUS Lichtschranken besonders sinnvoll?

1. Grundstücks- und Zufahrtsüberwachung

Eine Lichtschranke kann eine Einfahrt oder Grundstückslinie überwachen. Sobald jemand die Linie zwischen Sender und Empfänger unterbricht, wird ein Ereignis erkannt. Das ist besonders sinnvoll bei Einfamilienhäusern, Hofzufahrten, Gewerbeflächen oder Parkplätzen.

2. Außenhautsicherung an Gebäuden

Bei der Außenhautsicherung wird nicht erst der Innenraum überwacht, sondern der Bereich direkt vor dem Gebäude. Eine Lichtschranke kann entlang einer Hauswand, vor Toren, Fenstern, Glasflächen oder Zugängen eingesetzt werden.

3. Fallensicherung im Innenbereich

Im Innenbereich kann eine Lichtschranke gezielt eine Linie überwachen, zum Beispiel einen Flur, einen Treppenaufgang oder einen Durchgang zu einem sensiblen Bereich. Der Vorteil: Es wird nur der Durchtritt durch diese Linie erkannt, nicht jede Bewegung im Raum.

4. Parkplätze und Gewerbeflächen

ABUS nennt Parkplätze ausdrücklich als möglichen Einsatzbereich für Lichtschranken in Kombination mit der Terxon Drahtalarmanlage oder andere drahtgebundene Alarmanlagen. Dadurch eignen sich die Lichtschranken auch für gewerbliche Zufahrten, Hofbereiche, Lagerflächen oder Außenbereiche. Quelle: ABUS LS1020

5. Steuerung von Videoüberwachung oder Beleuchtung

Eine Lichtschranke kann nicht nur einen Alarm auslösen. Sie kann auch als Impulsgeber für weitere Sicherheitsmaßnahmen dienen. Wird die Linie unterbrochen, kann zum Beispiel eine Kameraaufnahme gestartet, eine Beleuchtung eingeschaltet oder eine Meldung an die Alarmzentrale weitergegeben werden. ABUS nennt ausdrücklich die Steuerung von Videoüberwachung und Beleuchtung als mögliche Anwendung. Quelle: ABUS Datenblatt LS1020

Warum Lichtschranke statt Bewegungsmelder?

Ein Bewegungsmelder überwacht einen Raum oder einen Bereich. Eine Lichtschranke überwacht dagegen eine konkrete Linie. Das kann in vielen Situationen ein Vorteil sein.

• Exakte Überwachung eines Durchgangs
• Klare Auslösung beim Unterbrechen der Linie
• Geeignet für Zufahrten, Tore und Grundstücksgrenzen
• Weniger Erfassung von Bewegungen außerhalb der gewünschten Zone
• Sehr gut kombinierbar mit Alarmanlage, Kamera oder Beleuchtung

Die Lichtschranke ist daher besonders sinnvoll, wenn nicht ein kompletter Bereich, sondern ein bestimmter Zugang oder eine bestimmte Grenze überwacht werden soll.

Wichtige Hinweise zur Montage

Für eine zuverlässige Funktion müssen Sender und Empfänger korrekt montiert und exakt aufeinander ausgerichtet werden. Bei den Dual-Infrarot-Lichtschranken LS2030, LS2060 und LS2120 nennt ABUS eine horizontale und vertikale Ausrichtbarkeit sowie Laser und LED-Anzeige zur einfachen Justierung. Quelle: ABUS LS2030

Für die Praxis bedeutet das:

• Sender und Empfänger müssen eine freie Sichtlinie zueinander haben.
• Beide Seiten müssen fest und erschütterungsarm montiert werden.
• Die Reichweite muss passend zum Modell gewählt werden.
• Kabelwege müssen auf beiden Seiten vorhanden sein.
• Bei Außenmontage sollten Witterung, Sonneneinstrahlung, Pflanzenwuchs und mechanische Einflüsse berücksichtigt werden.

Welche ABUS Lichtschranke ist die richtige?

LS1020: Für kurze Strecken bis 20 m, kleinere Grundstücke, Türen, Tore und Flure.

LS2030: Für mittlere Strecken bis 30 m außen, Einfahrten, Tore und Außenhautabsicherung.

LS2060: Für größere Strecken bis 60 m außen, Gewerbehöfe, Parkflächen und lange Gebäudeseiten.

LS2120: Für sehr lange Strecken bis 120 m außen, Industrieareale, große Grundstücke und weitläufige Außenflächen.

FirstMall-Fazit

Die ABUS Lichtschranken LS1020, LS2030, LS2060 und LS2120 sind eine sinnvolle Ergänzung für drahtgebundene Alarmanlagen. Sie eignen sich besonders dann, wenn eine klar definierte Linie zuverlässig überwacht werden soll – zum Beispiel an Einfahrten, Toren, Fluren, Parkplätzen, Grundstücksgrenzen oder Gewerbeflächen.

Die LS1020 ist ideal für kurze Strecken bis 20 m. Die LS2030 bietet als Dual-Infrarot-Lichtschranke mehr Sicherheit für mittlere Entfernungen bis 30 m außen. Die LS2060 deckt größere Bereiche bis 60 m außen ab. Die LS2120 ist die richtige Wahl für sehr lange Außenstrecken bis 120 m.

Besonders wichtig bei der Planung: Sender und Empfänger müssen jeweils per Kabel angeschlossen werden. Wer die Kabelwege sauber vorbereitet und die Lichtschranke korrekt ausrichtet, erhält eine präzise und zuverlässige Linienüberwachung für Haus, Grundstück und Gewerbe.

Häufige Fragen zu ABUS Lichtschranken

Sind die ABUS Lichtschranken Funkmelder?

Nein. Die Modelle LS1020, LS2030, LS2060 und LS2120 sind drahtgebundene Lichtschranken. Sender und Empfänger müssen jeweils per Kabel angeschlossen werden.

Wofür kann ich eine Lichtschranke verwenden?

Eine Lichtschranke eignet sich zur Überwachung von Türen, Toren, Fluren, Durchgängen, Einfahrten, Parkplätzen, Grundstücksgrenzen und Gewerbeflächen.

Was ist der Unterschied zwischen LS1020 und LS2030?

Die LS1020 ist eine IR-Lichtschranke bis 20 m. Die LS2030 ist eine Dual-Infrarot-Lichtschranke mit 30 m Außenreichweite und 60 m Innenreichweite.

Welche Lichtschranke eignet sich für große Grundstücke?

Für größere Grundstücke eignen sich je nach Entfernung die LS2060 mit bis zu 60 m Außenreichweite oder die LS2120 mit bis zu 120 m Außenreichweite.

Kann eine Lichtschranke eine Kamera oder Beleuchtung auslösen?

Ja. Eine Lichtschranke kann als Impulsgeber dienen, um zum Beispiel eine Videoaufzeichnung, Beleuchtung oder Alarmmeldung auszulösen.

Was muss bei der Montage beachtet werden?

Sender und Empfänger benötigen eine freie Sichtlinie, müssen stabil montiert und exakt aufeinander ausgerichtet werden. Außerdem müssen auf beiden Seiten Kabelanschlüsse vorhanden sein.
